今天我們一起來了解一下力士樂恒壓變量柱塞泵的工作原理、結構與壓力流量調節方法，我們拿力士樂A10VSODFR柱塞泵具體來說明一下：

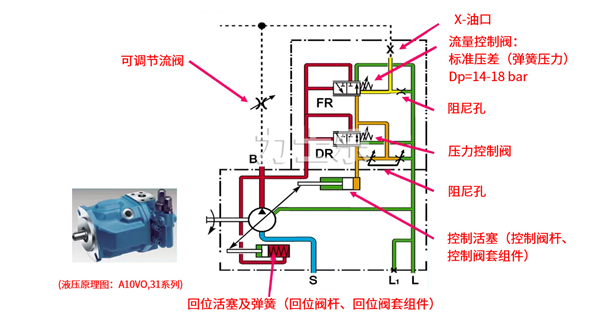

★ 力士樂A10VSODFR柱塞泵工作原理

初始時節流閥是關閉的，當泵出口壓力到達流量控制閥設定壓力時，流量控制閥FR閥芯左移，液壓油進入變量柱塞右端，斜盤被推倒零傾角位置，此時泵的排量最小，此時泵的流量僅維持泵的變量需要。

當節流閥開口增大時，B口壓力瞬時降低，流量控制閥FR閥芯右移，變量柱塞右腔泄油，斜盤在復位柱塞的作用下，傾角加大，泵的排量增加，隨著流量的增加，節流閥兩端的壓差在壓力補償閥FR的作用下，B口和X口的壓差趨于恒定，流量控制閥FR閥芯也達到平衡狀態，當再調節節流口開度或負載壓力變化時，F(xiàn)R閥芯將再次動作，調節泵的流量，隨后保持平衡。

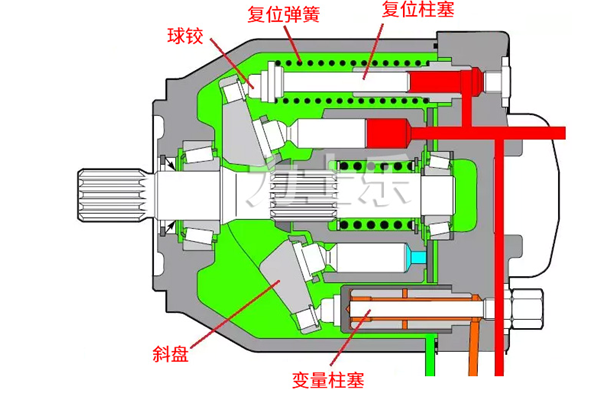

★ 力士樂A10VSODFR柱塞泵結構

A10VO變量泵主要由泵體、斜盤、復位活塞、復位彈簧、變量活塞和控制閥組組成。泵初始在彈簧力作用下處于最大排量，當流量控制閥FR或壓力閥DR動作時，變量柱塞推動斜盤作相應的動作，達到變排量的目的。

★ 力士樂A10VSODFR柱塞泵的壓力流量調節

→ 流量調節

X口接油箱泄壓,并關閉B口,通過旋轉流量控制閥FR上的調節螺釘,使壓力達到需要的壓力,一般FR設定值在14Bar至22Bar之間

→ 最高壓力調節

關閉流量控制閥FR,封堵B口,檢測并通過壓力調節螺釘調節DR壓力至需要的壓力,但此壓力一定要小于柱塞泵的安全壓力280bar

→ 用作恒壓變量泵

將FR的螺栓擰緊至最底部,壓力補償閥FR就不起作用了,可以作為恒壓變量泵來用。

力士樂變量柱塞泵原理說開了其實就是那么簡單，控制變量是否的根本原因就在于轉速與排量。力士樂相關產品首選杭州中工機電檢測設備有限公司，訂購熱線：15601829156！
